液氮罐液位开关又称液氮罐液位计测量表,它的显着特点是液体介质与指示器完全隔离,因此在任何情况下都非常安全和耐用,并且各种类型的液位计都配有液位警报器和控制开关 达到液位。 或边界的上下限是越界报警控制或联锁; 配备簧片式液位变送器,可将液位和边界信号转换为两线制4-20mADC标准信号,并将其传输至计算机和调节器。液位显示仪,实现远程指示,检测,记录 和控制。 该系列液位计广泛用于:石油,化工,冶金,制药,食品,电力等各种生产过程中的液位测量。

带报警开关的液氮罐液位计,低温液氮 储罐液位计制造商

液氮罐液位开关,液氮罐液位计测量表产品概述

UHZ系列电磁瓣液位计主要用于石油和化工行业,液体精制罐,分离罐,反应罐,发酵罐液体,油品, 液化气,强酸和弱碱,弱酸和弱碱,炼油,医药,食品,葡萄酒,饮料等行业的电站锅炉汽包,除氧器,排污罐,回水罐,高低压加热器,冷凝器,蒸发器 其他压力容器和1Cr18Ni9Ti,316L。  1Cr18Ni9Ti + PTFE(内衬聚四氟乙烯),介质与PVC塑料液位测量和显示兼容,多点液位开关输出,电气远程传输(4〜20mA,0〜10mA DC)输出。 安装形式包括标准型,顶装型,浮子液位计,保温型,防霜型等供您选择。 工作原理和基本结构UHZ系列液位计基于浮力和磁力原理,利用量筒中的磁浮子随着被测液位的增减,并通过磁场的吸引力,将两者 量筒外部显示屏上的彩色转向柱随后的翻转实现了显示被测液面位置的目的。 磁性翻板液位计用红色指示液体部分,用白色指示无液体或蒸气部分,还可以选择白色来指示液体部分。 红色表示无液体或蒸气部分。

液氮罐液位计带报警开关,低温液氮储罐液位计厂家

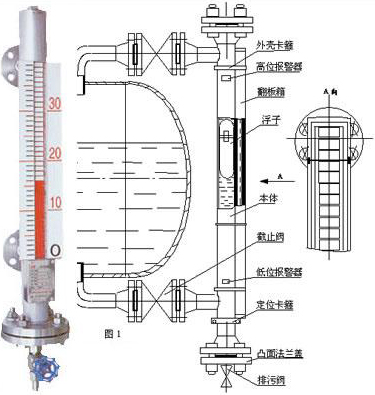

液氮罐液位计的结构和原理

1,基本类型:

根据浮力原理,浮子随着液位的上升和下降在测量管中上下移动, 通过耦合效应,钢带动红色和白色转向柱旋转180°。 当液位上升时,转向柱由白色变为红色,当液位下降时,转向柱由红色变为白色,从而实现液位指示。

2。 电动远程传输:


在浮子液位计上安装变送器,上下移动浮子,并使导杆中的测量元件通过磁耦合作用依次移动以获得电阻信号。转换,转换 至0〜10mA或4〜20mA的标准信号输出,与显示仪器或计算机连接,达到远程传输的目的。

3。 上下限开关输出:

控制器安装在液位计立管的上下限位置,控制器中提供具有自保持功能的簧片开关,请使用磁性浮子 与液位一起移动以使磁簧开关动作,实现报警或极限控制。

系统配置和接线

1.上下限开关输出:

由磁簧开关和具有自保持功能的转换器组成。 簧片开关和转换器分别安装在现场和控制室中,转换器提供三对接触开关。

2。 电动远程传输:

由两部分组成:测量单元和传输单元。

3。 本质安全型防爆:

a具有本质安全型防爆,上限和下限开关输出类型

防爆型开关由舌簧开关和带继电器触点的安全栅组成 可以直接为用户提供一对常开或常闭触点。 如果用户需要更多联系人,则可以进行特殊设计和订购。

b具有本质安全型防爆远程传输类型,适用于Class级电气设备(工厂使用),C级气体,*表面温度T4组(135℃)。

c使用注意事项

①变送器外壳配有外部接地,使用时用户必须可靠接地。

②安全栅的使用应符合相关说明。

③变送器与安全栅的本质安全端之间的连接电缆是两芯屏蔽电缆,芯线截面积> 0.5m,电缆的允许分布电容 为0.8μF

液氮罐液位计带报警开关,低温液氮储罐液位计厂家

液氮罐液位开关,液氮罐液位计测量表的优点

1.结构简单,牢固可靠,不需要特殊维护。

2。 直接显示液位高低,不受被测液体的特性的影响,如高温,易流动,易燃烧,有毒等。

3。 挡板操作无需电源,液位变化和警报可以显示而无需断开。

4。 它可以在真空,高压和高温环境中使用,也可以应用于低密度液体。

5。 强大的耐腐蚀性,适用于大多数腐蚀性液体。

液氮罐液位计

1的技术参数,测量范围:300〜12500mm

2,度:指示±10mm

3.测量原理:浮力原理,磁耦合传感技术

4.测量介质:各种液体和腐蚀性,易燃易爆液体介质

5.输出形式:现场显示,报警 ,变送器输出

6,工作压力:≤6.3Mpa

7,中温:≤450℃

8,中密度:≥0.45g/ cm3

9,中等粘度:≤0.15pa·s

10,防爆等级:ExdⅡBT6.ExiacT6

11,防护等级:IP66

12  。材质:各种等级的不锈钢,PVC等

13。 连接方法:法兰DN20,DN25(松套)

14。 安装方法:侧面安装,顶部安装

液氮罐液位开关,液氮罐液位计测量表的应用说明

1。在侧面安装的液位计和被测容器的上下液体分配管之间。*安装了每个截止阀以打开或关闭液位计; 另一方面,它为液位计的维护带来了方便。 关闭上下截止阀后,可以打开液位计底部的排水法兰或卸下排水螺钉,然后倒入清水以清洁液位计的主体。

2。 安装液位计时器时,法兰中心线的垂直度小于或等于4‰。 当液位计的测量范围大于3米时,有必要考虑添加一个中间加强法兰(或Duopan)作为固定支撑。 增加力量。

3。 配套的远程液位变送器与辅助仪器之间的距离连接要求连接芯线的截面积应大于0.8mm。  。 与交流电源平行放置时,至少应保持20厘米以上的距离。  *仅通过铁管或使用带屏蔽的两芯电缆敷设。 屏蔽层只能一端接地。

4。 选择液位控制器,并根据电阻负载设计其接触容量。 如果使用非电阻或高功率负载,则需要使用中间继电器进行转换。

5。 不适合将液位计用于液体介质中含有悬浮杂质的亲磁物质,因为这些杂质会导致浮子组件被卡住。

6。 形状结构中的死区(L1)与介质密度有关。 因此,不同的媒体有不同的盲点。

液氮罐液位计型谱

KM-UHZ

磁翻板液位计



代码

安装方式

2

侧装式

3

顶装式



代码

主体材质

1

ABS

2

304

3

316L

4

304+PTFE



代码

公称压力

1

0.6Mpa(仅适用于主体材质为ABS时)

2

1.6Mpa

3

2.5Mpa

4

4.0Mpa



代码

输出形式

1

基本型(现场显示)

2

带上、下限开关输出

3

带电远传(0~10mA输出,220V,AC)

4

带电远传(4~20mA输出,24V,AC)

5

带本案防爆型远传(4~20mA输出,24V,AC)



安装间距(测量范围)

L1

安装深度(顶装式)(0~4000mm任选)



介质密度g/cm³
