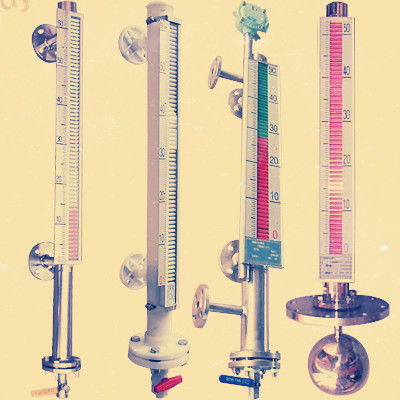

夹套磁翻板液位计

简述

夹套型磁性液位计是一种新颖的保温液位检测仪表，它利用蒸汽夹套、循环水夹套和真空夹套使液体始终工作在某一温度下。适用于石油、化工等系统中需要防冻、保温及加热场合的液位测量。液位计指示清晰，观察方便，就地指示形式为红白翻柱。如配我厂生产的电阻型、电流型、开关型远传配套仪表，或连接DCS、PLC系统或配上智能光柱数显控制仪表，则可更方便地实现远距离检测、控制和报警。

产品特点

主要应用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中，对各种容器中介质的液位进行指示和控制。

１、密封性强，不易渗透——本系列产品采用特殊接口处理，更适合液氨等高渗透场合使用

２、耐高温、高压能力强——本系列产品蕞大温度可大600℃,蕞大压力可达25MPa

３、耐腐蚀能力——本系列产品采用蕞新不锈钢内衬PTFE工艺,使产品防腐能力超强

４、可在低温场合使用——本系列产品采用特殊夹套工艺，零下200度场合也能应付自如

５、信号远传能力强——本产品信号输出可为开关量、模拟量，可带HART协议

产品类型

产品为伴热系统，作用：适用于防冻、保温及加热场合液位的测量，夹套型式有蒸汽夹套、水循环夹套、真空夹套、电夹套等等。可根据现场要求实现防爆型电伴热系统。

类型选择

1、蒸汽夹套和水循环夹套：是在液位计主体管外增加一层筒体，供蒸汽、循环水或导热油流通；

2、真空夹套：是在液位计主体管外增加一层真空筒体，以使被测量介质与外界隔热。

技术参数

测量范围：150～15000mm

精确度：±10mm

工作压力：常压～25MPa

工作温度：-200～600℃

介质密度：0.5～2.0 g/cm3

介质密度差：≥150kg／m3（测量界位）

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度：≤0.08m/s

介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）

过程连接：

侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97

顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97

或者由客户指定安装尺寸。

材质：

主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE

浮子：钛；PTFE

测量范围：150～15000mm

精确度：±10mm

工作压力：常压～25MPa

工作温度：-200～600℃

介质密度：0.5～2.0 g/cm3

介质密度差：≥150kg／m3（测量界位）

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度：≤0.08m/s

介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）

过程连接：

侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97

顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97

或者由客户指定安装尺寸。

材质：

主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE

浮子：钛；PTFE
