磁翻板液位计详细介绍：优质的液位计种类选型厂家为您提供较全面的磁翻板液位计厂家产品成套解决方案。厂家坐落于中国仪表之乡天长市，周边配套齐全，产品经验丰富，在磁翻板液位计选型报价设计安装等领域沉淀多年，期待为您提供相关液位计服务及合作。
磁翻板液位计可用于各种塔、罐，槽球形容器、锅炉和其他设备 该系列液位计可高度密封、防漏，适用于高温、高压和耐腐蚀场合。 弥补了玻璃板(管)液位计指示清晰度差、易破损的缺陷，整个测量过程无盲区，显示清晰，测量范围大。 磁翻板液位计的部件由1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti内衬聚四氟乙烯(聚四氟乙烯)、聚氯乙烯、聚丙烯等材料和进口部件制成，具有优异的可靠性和耐腐蚀性。
磁翻板液位计根据具体不同的工作环境生产了适用于各种环境和材料的液位计，包括液压机液位计、耐腐蚀磁性翻板液位计、绝缘护套翻板液位计、高温高压磁性翻板液位计、顶部安装磁性浮子液位计、玻璃板液位计、防冻液位计、玻璃管液位计、彩色石英管液位计、系列磁性翻板液位计等产品。

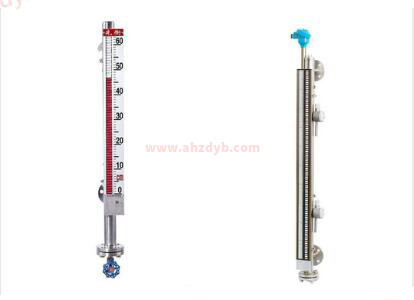

结构及用途:磁翻板液位计由本体、翻板箱(由红色和白色小磁性翻板组成)、浮子、法兰盖等组成。它用于测量各种液体容器的液位。 磁翻板液位计可用于高温、防爆、防腐、餐饮等场合，也可用于液位的本地显示或远程传输显示和控制。 磁翻板液位计能够在高温、高压、高粘度、强腐蚀性的条件下实现高密封、防漏、安全可靠的液位测量。整个测量过程没有盲区，显示明显，读数直观，测量范围大。通过液位报警和控制开关，可以实现液位或极限的上下限报警和控制。使用液位变送器，可以控制液位 边界信号转换成双线4 ~ 20mADC的标准信号，实现远程检测、指示、记录和控制。 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量和控制。
原理:磁翻板液位计(也称为磁性浮子液位计)是基于浮力原理和磁耦合效应开发的。 当待测容器中的液位上升和下降时磁性浮子液位计本体管中也有上升和下降，浮子中的永磁钢通过磁耦合传递给磁柱转向指示器，驱动红白柱转向指示器转动180度，当液位上升时，转向指示器由白色变为红色，当液位下降时， 转向柱指示器由红色变为白色，指示器的红白结合处为容器内液位的实际高度，实现液位的清晰指示。
使用:磁翻板液位计可以直接用于观察各种容器中介质的液位高度 适用于石油、化工等工业领域的液位指示。本发明结构简单，观察直观清晰，无堵塞或泄漏，安装方便，维护简单。 玻璃板液位计的上、下安装法兰与容器连接形成连通装置，通过玻璃板可以直接观察容器内液位的实际高度 上下阀门配有安全钢球。当玻璃意外损坏时，钢球在容器内压的作用下自动密封，防止容器内的液体溢出，保证操作人员的安全。
对于超过一定长度的，应增加中间加强法兰或爬耳作为固定支撑，以增加强度和克服重量。磁翻板液位计的安装位置应避免或远离物料介质的入口和出口，以避免物料流体局部区域的快速变化，影响液位测量的准确性。配备远程传输支撑仪表时，必须做到以下几点:远程传输支撑仪表的零位应与液位计的零位指示在同一水平线上；远程传输辅助仪器与显示仪器或工业控制计算机之间的连接线最好通过保护管或屏蔽双芯电缆敷设。远程传输支撑仪表应与液位计主管紧密连接，并用不锈钢箍固定(禁止用铁)；远程传输支持仪器上的传感表面应面向并紧密附着在主管上。接线盒接线入口敷设后，要求密封良好，以免雨水、湿气等侵入，妨碍远程传输支持仪表正常工作。维护或调试完成后，应及时覆盖接线盒。
安装: 不允许磁化器接近主体的外围，否则将直接影响液位计的准确运行。 为了在运输过程中不损坏浮球组件，浮球组件在出厂前从液位计的主管中取出。在液位计之后安装完成后，打开底部排水法兰，然后将浮球组件重新安装到主管道中。请注意，浮球组件的重端朝上，不能倒置。
磁翻板液位计的测量方法及故障排除:顶部安装或旁通管侧面安装法用于测量液体。 磁性柱翻转体外部设有柱翻转液位指示器、液位开关和液位变送器。 磁性单元设置在浮球内部或通过顶杆与浮球连接，当浮球和磁性单元随液位变化时，磁性色块(磁翻板)是翻过来的；磁性液位开关作用在相应液位点；同时，液位传感器在浮球磁力的作用下输出标准可变电阻信号，然后通过变送器将电阻信号转换成4-20mA电流信号输出。
特点:
1.应用范围广，形式多样安装适用于测量任何介质的液位和界面。
2.被测介质与指示结构完全隔离，密封性能好，防漏，适应高压、高温、腐蚀条件下的液位测量，可靠性高。
3.它集现场指示、远程传输、传输和报警控制于一体，可自由调节。功能齐全的双色指示器发光、连续、直观、醒目、测量范围大，观察方向可以任意改变。
4.它具有良好的抗振性，能适应液位的大波动，工作结构简单，安装方便、维护成本低。
5.采用精巧的磁钢校正器，技术参数可在现场随意调整。
磁翻板7液位计使用注意事项
1.对于超过一定长度的液位计(普通型> 3m，防腐型> 2m)。
2.安装的位置磁翻板液位计应远离或远离物料介质的进出口，以避免物料流体局部区域的快速变化，影响液位测量的准确性；
3.当配备远程传输支持仪器时，应执行以下操作:
4.远程传输支撑仪表应与液位计主管紧密连接，并用不锈钢箍固定(禁止使用铁)；
5.远程传输支撑仪表上的传感表面应面向并紧贴主管道；
6.调试时，应先打开上导管阀，然后慢慢打开下阀，让介质平稳进入主管道(运行时，应避免介质快速冲击浮子，导致浮子喘振，影响显示精度)。观察磁性红白球是否正常翻转，然后关闭下导管阀，打开排水阀，让主管中的液位下降。按照这种方法，运行三次后即可投入运行，这确实是正常的(腐蚀性及其他特殊液体除外)；
7.的主管磁翻板根据介质情况，液位计应不定期清洗以去除杂质。
使用维护:
1.磁翻板不允许导磁物质靠近液位计本体周围。禁止铁丝固定，否则正常运行磁翻板液位计将受到影响。
2.如果用户自己使用伴热管，必须选择非导磁材料，如紫铜管等。伴热温度应根据介质条件确定。
3.磁翻板水准仪安装必须垂直，球阀应安装在磁翻板液位计和容器导管，便于维护和清洁；
4、介质中不应含有固体杂质或磁性物质，以免造成粘附在浮子上；
5.使用前，零位以下的小球应设置为红色，其他球应使用校正磁钢设置为白色。
6.打开底部法兰并安装磁性浮子(注意:重的一端是磁性的，一端向上，不能倒置。)；
8、应根据介质情况，不定期清洗主管道清除杂质；
9.对于超过一定长度的液位计(普通型> 3m，防腐型> 2m)，应增加中间加强法兰或爬耳固定支撑，以增加强度和克服自重。
10.这安装的位置磁翻板液位计应远离或远离物料介质的入口和出口，以避免物料流体局部区域的快速变化，并影响液位测量的准确性。
11、当配备远程传输支持仪器时需要做到以下几点:
(1)、应使远程传输支撑仪表靠近液位计主管，并用不锈钢箍固定(禁用铁制)；
(2)远程传输支撑仪表上的传感面应面向并紧贴主管；
(3)远程传输支持仪表的零位应与液位计的零位指示在同一水平线上；
(4)远程传输支持仪器和显示仪器或工业控制计算机之间的连接线最好单独通过保护管或用屏蔽双芯电缆敷设。
(5)、接线盒放入线孔后，要求密封良好，以避免雨水、湿气等侵入，使远程传输支持仪器不能正常工作，接线盒在维修或调试完成后应及时覆盖。
