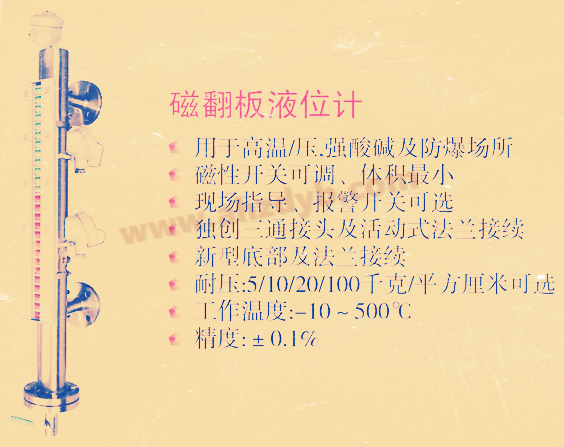

侧装带远传磁翻板液位计

侧装带远传磁翻板液位计产品概要品牌液位计厂家产地国产加工定制为丰辉仪器，生产的侧装带有磁反转板液位计，能够高密封、防泄漏和高压高温、腐蚀条件下的液位测量。 具有可靠的安全性，可用于各种塔、罐、球形容器、锅炉等设备的介质液位检测。 广泛应用于电力、石油、化工冶金环境保护、船舶、建筑、食品等各行业生产过程中液位的测量和控制。

带侧装远传磁板的液位计详细带侧装远传磁板的液位计

侧装带远传磁翻板液位计原理

侧装带远传磁翻板液位计的应用是基于浮力原理和磁耦合作用开发的。 被测量容器的液位上升时，液位计主导管的浮子也上升，浮子内的*磁钢通过磁耦合传递到现场的指示器，使红白反射柱反转180度，液位上升时，反射柱从白变为红，液位下降时，反射柱从红变为白，指示器的红白边界位置变为容器内的介质液位的实际高度

技术指标

1、范围( mm):300~19000

2 .介质密度( g/cm3):0.5~2

3 .介质粘度: &le； 0.02Pa.S

4、工作温度℃:-40~350

5、压力等级( MPa):&le； 32

6 .测量精度( mm):&le； ±； 10

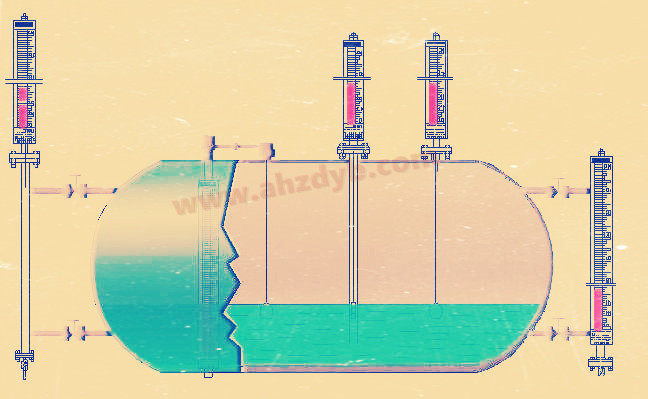

7、安装方式:侧安装式、顶安装式、底安装式

8、防爆等级: ibⅡCT4 (本安装型)、dⅡBT3 (耐压防爆型)

9、传输方式:4~20mA或开关量

10、接口法兰: PN4.5 DN25 HG20593 (侧面安装式)

侧装带远传磁翻板液位计产品特性

1 .板式液位计比传统玻璃管具有更高的可靠性、安全性、先进性和实用性。

2 .侧安装式磁反转板液位计的zui显着特征是液体介质和指示器完全隔离，在任何情况下都非常安全、可靠、耐用，并且在各种液位计上组合了液位报警、控制开关，实现了液位和边界上下限的过度报警、控制和连锁

3 .静压式液位变送器或弹簧-电阻式液位变送器相结合，可将液位、边界信号转换为双线式4-20mADC标准信号，实现远距离指示、检测、记录和控制。

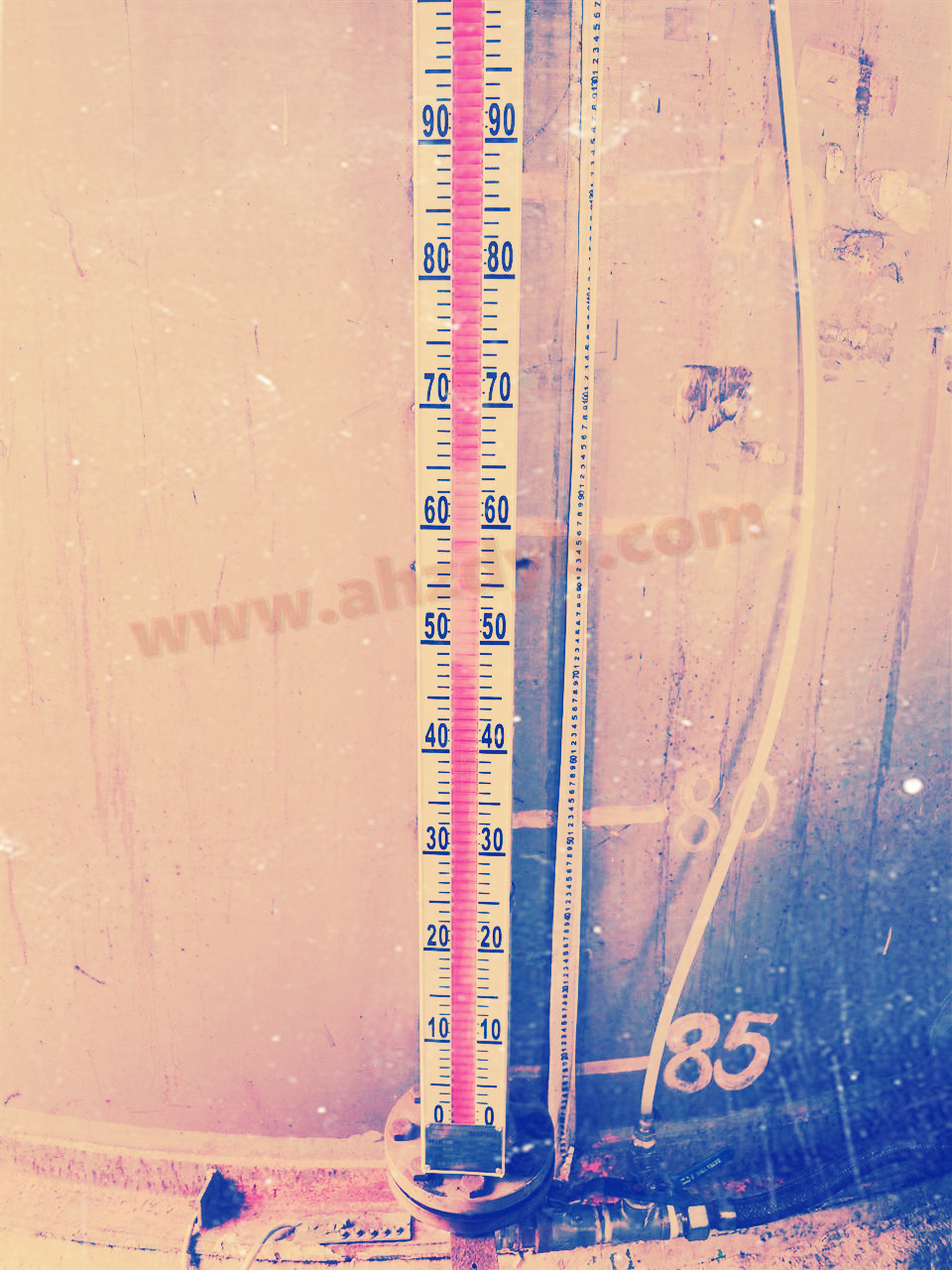

4 .显示屏用红色指示液位，上部的白色区域是没有液体的部分，直观、醒目、夜明效果好。

5 .液位测量范围广，不受容器规格、形状及安装位置的限制，全过程测量无死角。

6 .接液部分由不同材料制造，适用于各种腐蚀性介质的液面水平的测定。

7 .测定高温、有毒有害和易燃介质水平，具有较高的适用性。

带侧支架远传磁板的液位计

设置维护

1、液位计的设置必须垂直，保证浮子单元在主体管内上下移动。

2 .如果导磁体不接近液位计主体的周围，则液位计工具f的可靠操作不能被直接影响。

3、液位计安装完成后，必须用磁钢校正，使反转柱一次显示为零以下的红色，零以上的白色。

4、液位计投入运转时，必须使液体介质顺畅地进入主体管，以免液体介质拿着浮子单元急速上升，倒柱发生故障或倒下。 发生这种现象时，液面平稳后，可用磁钢重新校正。

6 .根据介质的情况，可定期寻找排出法兰清洗主体管的沉淀物。

带侧支架远传磁板的液位计

选定

取决于介质，zui不需要增加介质密度、压力、温度、连接法兰尺寸、法兰中心距离、4-20MA远程传输、远程传输接线盒是上、下还是保温套。

为便于选择，尽量详细提供上述参数和规格。

FH-UHZ

磁反转板液位计

测量样式

25

侧面安装式

27

顶部安装式

28

侧面顶部安装式

29

侧面安装式

26

底座式

显示方法

1

双嵌板式

2

单面板式

3

单夜型号

4

LED显示型

远传方式

没有省略的馀地

l

远传型

防爆型号

o.o

普通型

g

隔爆型

z轴

本安型

f.f

安全栅栏

液位控制

o.o

无

s

(警报)开关

感谢您关注本公司侧装带远传磁板液位计，欢迎侧装带远传磁翻板液位计产品报价、产品选型、联系，为zui提供令人满意的服务

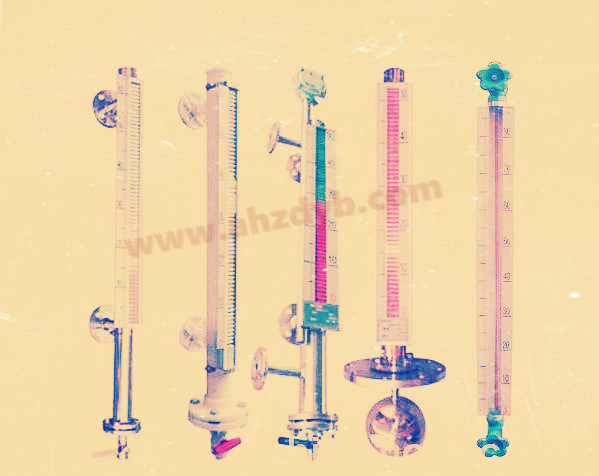

以上就是侧装带远传磁翻板液位计产品的全部内容，同类产品还有：带远传磁翻板液位计UHC518、RZUHZ耐腐蚀带远传磁翻板液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
