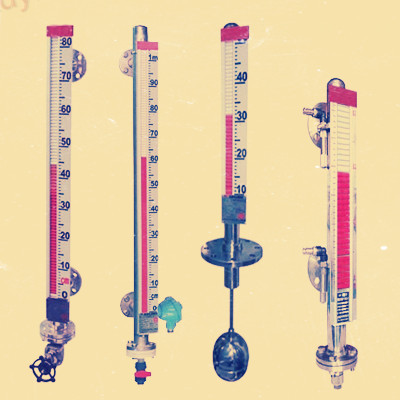

UHZ耐酸碱磁翻板液位计

UHZ耐酸碱磁翻板液位计产品介绍酸碱磁反转板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位的测定。 该系列液位计可高密封，适用于防泄漏和高温高压耐腐蚀的场合。 弥补玻璃板(管)液位计指示分辨率差、易破裂等缺陷，全过程测量无死角，清晰、测量范围广

UHZ耐酸碱磁翻板液位计的详细信息耐碱磁翻板液位计的概要磁翻板液位计可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位的测量。 该系列液位计可高密封，适用于防泄漏和高温高压耐腐蚀的场合。 玻璃板(管)液位计的指示分辨率差，弥补了易碎等缺陷，显示了全过程的测量没有死角，清晰、测量范围广。 磁盘液位计的部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬底PTFE (聚四氟乙烯)、PVC、PP等材料和进口部件，具有优异的可靠性和耐腐蚀性。

UHZ耐酸碱磁翻板液位计介绍磁反演板液位计具体基于不同的工作环境，生产了适应各种环境及各种材料的液位计。 其中包括液压液位计、UHZ-F防腐蚀型磁翻转板位计、保温套翻转板位计、高温高压磁翻转柱位计、UHZ顶安装型磁浮位计、HG5-1玻璃板位计、HG5-2防霜位计、HG5玻璃管式位计、UNS(UGS )

耐酸碱磁反演板液位计原理磁反演板液位计(也称磁浮液位计)是基于浮力原理和磁耦合作用开发的。 当被测量容器的液位上升时，液位计主体管的磁性浮子也上升，浮子内的*磁性钢通过磁耦合传递到磁反转柱显示器，使红、白反转柱旋转180°，液位上升时反转柱从白色变成红色，液位下降时反转柱从红色变成白色，指针的红白边界变成容器内部液位的实际

由于二邻接指示板的轴向间距为10mm，因此液位指示误差为±； 十毫米。

使用磁反转板液位计，可直接观察各种容器内的介质的液位高度。 适合石油、化工等工业领域的水平指示，该液位计结构简单，观察直观，清晰，无堵塞，无泄漏，安装方便，维修方便。 安装在玻璃板液位计上下端的凸缘与容器连接，构成歧管，通过玻璃板可以直接观察容器内液位的实际高度。 上下阀门安装有安全钢球，玻璃意外损坏时，钢球会被容器内压自动密封，防止容器内的液体溢出，确保作业人员的安全。

磁盘液位计太长怎么办？

超过一定长度的情况下，增加中间加强凸缘和隆起，提高强度，克服自重所需的磁反转板液位计的设置位置，在具备避开材料介质的进出口，避免材料流体局部区域的急速变化，影响液位测量的准确性的远传辅助计时， 远程辅助计量器零应当处于与水平计量器零的指示相同的水平线上的远程辅助计量器与显示计量器或工作装置的连接zui必须单独通过保护管来铺设，或者使优选的用屏蔽双芯线缆来铺设的远程辅助计量器与水平计量器主导管紧密接触，并用不锈钢制的抱头来固定 远程传输辅助仪表上的感应面对主导管应紧贴端子箱的配线孔铺设后，要求密封良好，以免雨水、湿气等侵入，远程传输辅助仪表不能正常工作，端子箱在检查和调整完毕后必须立即关闭。

如果导磁体不接近安装主体的周围，就不能直接影响液位计f的可靠动作。 为了在运输过程中不损坏浮子单元，在出厂前将浮子单元取出液位计主体外，液位计安装完毕后，打开底部的排出凸缘，将浮子单元再次放入主体的管内，注意不要使浮子单元的重量侧朝上翻转

磁翻转板液位计的测量方式与故障诊断

测量液体时，采用顶装载或旁通管侧安装方式。 在磁反柱本体之外安装反柱液位显示器、液位开关及液位寄存器。 磁性单元放置在浮球的内部，或者通过顶针与浮球连接，浮球根据液位改变磁性单元时，反转磁性块(磁反转板)的传感器开关在对应的液位点动作，同时液位传感器在浮子的磁力作用下，产生标准的变化阻力

UHZ耐酸碱磁翻板液位计特点:

1、适用范围广，安装形式多样，适用于任何介质液位、界面的测量。

2 .被测介质与指示结构完全隔离，密封性能好，适用于防泄漏、高压、高温、腐蚀条件下的液位测量，可靠性高。

3、现场指示、远距离传输、报警控制可以一体自由调整，功能齐全的2色指示带夜光，连续直观，明显，测量范围广，观察方向可以任意改变。

4 .抗振性能好，液位变动大时可应对的结构简单，安装简单，维护费用低。

5 .拥有美丽的磁钢补偿器，现场随意调整技术参数。

测量范围:

150~8000mmm可逐步制造中心距离超过8000m或在远程传输条件下不得超过长度的液位计。 工作压力:0.6 1.0； 2.5； 4.0； 6.4； 10Mpa

工作温度:

F :120℃； G:200℃； H:450℃

精度: ±； 10毫米

介质密度:0.5~2.0g/cm3

介质密度差: &ge； 150kg/m3(测量界位)

环境振动:频率&le； 25Hz振幅&le； 0.5mm

跟踪速度: &le； 0.08米/秒

介质粘度: &le； 0.4Pa.s，对于粘度高的介质或测定温度低时容易结晶化的介质，可以选择加热套型液位计。

工艺连接:旁通侧面安装法兰: DN25、PN1.0或PN1.6、PN2.5、PN4.0、PN6.4、PN10。

开关选项:可选择正常型、防爆型

发射器选项:选择单簧管液位变送器，选择磁致伸缩液位变送器，选择全智能带指示器液位变送器

爆震压力法

机器运转时常遇到不好的现象，这种现象大多是接触不良或焊接造成的。 在这种情况下可以采用敲击和手推法。

所谓&ldquo； 命中&rdquo； 用小橡胶锤敲打可能发生故障的部位，使其正常接触。

磁盘液位计的七个使用注意事项

的对超过一定长度(普通型>； 3米，防腐型>； 两米)的液位计。

2 .磁翻转板液位计的设置位置应避开材料介质的进出口，避免材料流体局部区域的快速变化，影响液位测量的准确性

3 .具备远传辅助仪表时，应:

4 .必须将远传辅助仪表紧贴在液位计主导管上，用不锈钢制的抱子固定(使铁质无效)。

5 .远程辅助仪表上的感应面对主导管应紧密贴合

6 .调整时打开上部簧片阀，然后慢慢打开下部阀，使介质顺畅地进入主导管(运转中介质撞击浮子，引起浮子的急剧变动，应避免显示正确性)，观察磁红白球是否反转后，下部簧片 打开排出阀，降低主导管内液位，方法操作3次，确实正常，可运行(腐蚀性等特殊液体除外)。

7 .根据介质的情况，必须不定期清洗磁反转板液位计的主导管去除杂质

技术参数测量范围: 300~12500mm

精度:指示±； 10毫米

测量原理:浮力原理，磁耦合传感技术

测定介质:各种液体及腐蚀、易燃液体介质

输出形式:现场显示、警报、寄存器输出

工作压力: &le； 6.3Mpa

介质温度: &le； 450℃

介质密度: &ge； 0.45g/cm3

介质粘度: &le； 0.15pa·； s

防爆等级: Exd Ⅱ BT6.ExiacT6

保护等级: IP66

材质:各种品牌不锈钢、PVC等

连接方式:法兰DN20、DN25 (松动)

安装方式:侧面安装、顶部安装

构造用途磁翻转板液位计由本体、翻转板箱(由红、白2色磁小翻转板构成)、浮子、法兰盖等构成，用于各种液体容器的液位测量。 磁盘液位计在高温、防爆、防腐、食品饮料等场合，可用于液位的现场显示和远程显示和控制。 UHZ系列磁反转板液位计可在高密封、防泄漏和高温、高压、高粘度、强腐蚀条件下安全可靠地测量液位，全过程测量无死角，显眼、读取值直观，测量范围广，结合液位警报、控制开关，可实现液位或边界位置的上下限警报和控制 边界位信号转换为双线4~20mADC标准信号，实现远距离检测、指示、记录和控制。 UHZ系列磁板液位计广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

磁盘液位计的正确组装使用与维护

1 .不允许磁导率物质接近磁反转板液位计主体的周围，使金属丝的固定无效，会影响磁反转板液位计的正常动作

2 .用户自行使用热管时，必须选择非磁导率材料，例如紫铜管等。 附着热温度根据介质状况决定

3 .磁翻转板液位计的设置应垂直，在磁翻转板液位计和容器导管之间设置球阀，方便检查和清洗

4 .介质内不含固体杂质和磁性物质，不要给浮子带来阻力

5 .使用前，用补偿磁铁钢使零以下的球变红，其他球变白

6、打开底部法兰，放入磁浮标(注意:重的一端有磁性的一端朝上，无法翻转。 ]；

8 .根据媒体情况，应不定期清洗主管去除杂质

9、超过一定长度(普通型>； 3米，防腐型>； 2米)的液位计，为了提高强度，克服自己的重量，有必要增加中间加强法兰和耳垂

10 .磁翻转板液位计的设置位置应避开材料介质的进出口，避免材料流体局部区域的快速变化，影响液位测量的准确性

11、配备远传辅助仪表时，应:

(1)必须将远传对象仪表紧贴在液位计主导管上，用不锈钢制的抱子固定(使铁质无效)。

(2)、远程辅助仪表上的感应面对主导管应紧密贴合

(3)、远程辅助仪表零与液位计表零的指示位于同一水平线上

(4)远程辅助仪表与显示仪表或工作装置之间的连接zui优选单独通过保护管铺设，或者用屏蔽双芯电缆铺设

(5)、端子箱的配线孔铺设后，要求密封良好，以免雨水、湿气等侵入，远程辅助仪表不能正常工作，端子箱在检查和调整完毕后，必须立即关闭。

选型表UHZ

磁反转板液位计

测量样式

25

侧面安装式

27

顶部安装式

28

侧面顶部安装式

29

侧面安装式

26

底座式

显示方法

1

双嵌板式

2

单面板式

3

单夜型号

4

LED显示型

远传方式

没有省略的馀地

l

远传型

防爆型号

o.o

普通型

g

隔爆型

z轴

本安型

f.f

安全栅栏

液位控制

o.o

无

s

(警报)开关

产品特点1 .结构简单易安装2 .检测功能齐全3 .测量范围广4 .新读值直观5 .耐腐蚀防爆结构特征磁板液位计广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量和控制。

UHZ耐酸碱磁翻板液位计的结构特点

1 .磁翻转板的液位计结构

液位计根据浮力原理，浮子在测量管内随着液位的升降而上下移动，浮子内的*磁性钢通过磁耦合作用，使红、白反转柱180&rsquo反转的液面水平上升时，反转柱从白变为红，下降时，反转柱从红变为白，实现液面水平的指示

2 .上下限开关输出

磁浮根据液位移动，使安装在液位计立管设定位置的簧片开关动作，实现on-off控制和警报。

水平计的电能传得很远

在磁翻转板液位计上安装变送器。 变送器由传感器和变换器两部分构成，磁浮上下移动，通过磁耦合作用使导管内的测量元件依次动作，得到电阻信号的变化，变换为0~10或4~20mA的标准电流信号输出，用于连接数字显示器和计算机。

设置维护

1、液位计的设置必须垂直，保证浮子单元在主体管内上下移动。

2 .如果导磁体不接近液位计主体的周围，则液位计工具f的可靠操作不能被直接影响。

3、液位计安装完成后，必须用磁钢校正，使反转柱一次显示为零以下的红色，零以上的白色。

4、液位计投入运转时，必须使液体介质顺畅地进入主体管，以免液体介质拿着浮子单元急速上升，倒柱发生故障或倒下。 发生这种现象时，液面平稳后，可用磁钢重新校正。

6 .根据介质的情况，可定期寻找排出法兰清洗主体管的沉淀物。

假冒的原因

1 .干扰信号太大，电路得到假信号，不是实际测量的信号

2 .液位计内部的波导管线发生故障，松动，水浸入不生锈等，信号失真

3 .波导线未正确安装，信号传递失真

4 .信号处理电路故障

以上就是UHZ耐酸碱磁翻板液位计产品的全部内容，同类产品还有：高温磁翻板液位计、保温型磁翻板液位计、卫生型磁翻板液位计JFXB-01C21、JH-UHZ-519衬四氟磁翻板液位计、UHZ-518/517C系列侧装型磁翻板液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
