高温磁翻板液位计

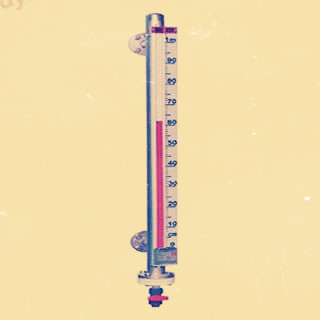

本液位计产品概要品牌液位计厂家产地国产加工的定制高温磁板液位计以磁浮为测量要素，磁钢驱动反转柱显示，不需要能量。 适用于从低温到高温、从真空到高压的各种环境。 是石油、化工等工业部门的理想液位测量产品。 通过配置上下限开关输出，可进行远距离警报限位控制。 配置变送器，可实现液位远距离指示检测控制。

高温磁板液位计的详细信息一、高温磁板液位计产品的概要:

高温磁反转板液位计由本体、浮子、反转板箱等部件构成，其工作原理是根据阿基米德定律，用磁浮驱动2色薄板显示液面的位置，用2色(黑色为气相，红色为液相)反转板显示。 液面上升时，液相反转板变红，液面下降时，气相反转板变黑，容器内的液位变化明显，视觉上连续明显，没有死角，在任何情况下都不会出现假液位。 而且结构简单，安装维护方便，量程大，设计压力高，寿命长，使用范围广。

高温磁板液位计以磁浮子为测量元件，磁钢驱动反柱显示，无需能量。 适用于从低温到高温、从真空到高压的各种环境。 是石油、化工等工业部门的理想液位测量产品。 通过配置上下限开关输出，可进行远距离警报限位控制。 配置变送器，可实现液位远距离指示检测控制。

高温磁反转板液位计的构造原本就是增设保温隔板，将保温连接管与设备保温系统连接，通过打开阀的大小达到必要的温度，适用于介质和奥氏体系不锈钢*、介质在高温下气化、凝固点低的情况。 根据容器的安装场所不同，有侧安装和顶安装两种型号。 根据工作介质，提供不锈钢和ABS工程塑料两种材质，其中ABS特别适合酸、碱等腐蚀性介质。

二、高温磁反转板液位计基本参数: 1、连接凸缘中心距离L(mm):350~150002、介质密度( g/cm3):0.425~23、操作温度(℃):-40~4504、压力液位( MPa ):0.6、1.0、1.6、2.5、4、6.3

三、高温磁翻板液位计的结构特点: l、基本型液位计基于浮力原理，浮子在测量管内随液位升降上下移动，浮子内的*磁钢在磁耦合作用下驱动红、白翻柱180转。 液面水平上升时，翻转柱从白色变为红色，下降时从红色变为白色，实现液面水平的指示。 2 .上下限开关输出通过磁浮根据液位移动，使安装在液位计立管设定位置的开关动作，实现ON-OFF控制或警报。 3、电在磁浮液位计上安装变送器。 变送器由传感器和变换器两部分构成，磁流上下移动，通过磁耦合作用使导管内的测量元件依次动作，得到电阻信号的变化，与数字显示器和计算机连接，实现远距离传输显示。

四、高温磁翻转板液位计技术参数:

安装形式内容侧安装式顶部安装间距(测量范围) 500、800、1100、1400、1700、2000、2500、3000、3500、4500、5000、5500、6000 mm 500、800、1100、1400、1700、2000、2500 3000 mm 0.5g/cm 3 &ge； 连接0.76g/cm 3法兰不锈钢法兰20-40(D N 20 P N 4.0) (GB9119-88 )法兰200-25 ( nd 200 pin2.5) ( GB 9119-88 ) ABS法兰20-10(nd20pin1.0)(gb9119-88 ) 凸缘200-6(D N 200 P N 0.6) (GB9119-88 )主体材料ABS (工作压力0.6MPa) 1Cr18Ni9T介质温度-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃)环境温度-40 ℃ ~ 70 ℃显示值误差±； 10mm介质粘度&le； 1st(10 - 4 m/s )上下限开关输出1 .控制灵敏度: 10mm 2.输出触点容量: AC220V2A 3.触点寿命:5 ×； 10 4电话连续显示1 .精度: ±； 1.5% 2.输出负载: 750 3 .输出信号:0~10mA输出、220VAC电源4~20mA输出、24VDC双线式4 .防爆特征ia Ⅱ CT4本质安全型5、高温磁板液位计选型表:

WUZ反柱磁浮液位计

代码1 2

安装方式侧面安装式

代码1 2

本体材质ABS 1Cr18Ni9Ti

代码1 2 3 4

标称压力0.6MPa (仅本体材质为ABS时) 1.6Mpa 2.5Mpa 4.0MPa

代码12、3、4、5

型号基本型皮带、下限开关输出带电远程传输(0~10mA输出、220V、AC )带电远程传输(4~20mA输出、24V、DC )带本防爆型远程传输(4~20mA输出、24V、DC )

安装间距(测量范围)

L1

安装深度(顶部安装式) (0~4000mm选购件)

介质密度

g/cm3

WUZ 1 1 1 1 L= □ L= □ p= □

六、保温型磁性翻转板的订购注意事项: 1、订购时请注明型号规格、测量范围、安装深度、介质密度、介质温度和工作压力等。 2、如果用户使用JB和HG法兰或其他规格的法兰，本公司工厂的专家将协助您选择和设计特别的产品。 3、客户请根据下表准备法兰和密封垫片等连接件。

关于客户带来的法兰尺寸和密封尺寸，请参照下图和表

安装形式本体材质公称直径公称压力DN (mm )法兰外径PN(Mpa )螺栓圆孔直径k螺栓孔直径l螺栓密封面法兰厚度c法兰密封垫圈数n

螺钉Th d

f.f

外径

内径

厚度

仪容仪表

不锈钢

20

4.0

105

75

14

4

M12系列

56

2

16

61

27

2

美国广播公司

20

1.0

105

75

14

4

M12系列

56

2

16

61

27

2

托普斯

不锈钢

200

2.5

360

310

26

12

M24系列

274

3

32

284

220

2

美国广播公司

200

0.6

320

280

18

8

M16系列

258

3

24

262

220

2

以上就是高温磁翻板液位计产品的全部内容，同类产品还有：UHZ耐酸碱磁翻板液位计、保温型磁翻板液位计、卫生型磁翻板液位计JFXB-01C21、JH-UHZ-519衬四氟磁翻板液位计、UHZ-518/517C系列侧装型磁翻板液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
