超声波液位差计产品详情

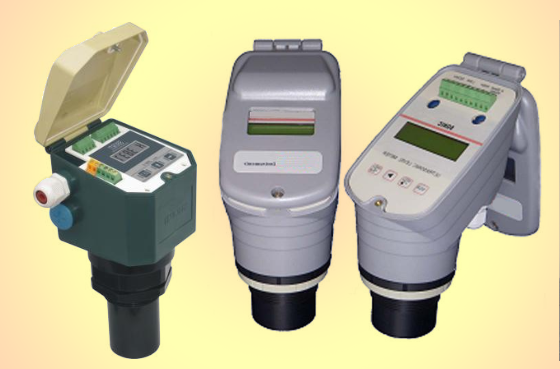

一件式超声波液位差计广泛用于罐，水池和蓄水池的液位和体积测量，以及明渠的流量测量。 在实际使用中，许多接口是不可访问的，例如：测量设备的腐蚀（酸，碱），污染测量设备（下水道）的场合或在测量设备上产生粘附物的物质（粘合剂））。 由于集成的超声波液位计测量技术基于非接触超声原理，因此集成的超声波液位计适用于无法物理接触。

1的液体和物料水平位置。超声波液位计 基本参数和功能：

范围4m，6m，8m，10m，15m，25m
传感器材料PP， PVDF，PTFE，不锈钢（DIN1.4571，AISI SS316Ti）
发射角5°〜7°
外壳材料塑料：PBT玻璃纤维，阻燃（DuPont¨）铝：抗 防尘层
工作温度PP，PVDF，PTFE类型：-30℃〜+ 90℃；
不锈钢类型：-30℃〜+ 100℃（可承受CIP 120℃，可承受2小时清洁）
环境温度-30℃〜+ 60℃（使用SA-100编程器），-25℃ 〜+ 60℃，避免阳光直射 压力（优良）0.5〜3bar（0.05〜0.3 MPa）不锈钢0.9〜1.1bar（0.09〜0.11MPa）
密封条材料PP型 ：EPDM；
其他类型：FKM（VIton）
防护等级传感器：IP68（可以浸入水中）；
外壳：IP67（NEMA6）
电源/功耗高压类型：85〜255VAC / 6VA； 低压型：10.5〜40VDC / 3.6W，10.5〜28VA / 4VA 精度±（0.2％测量距离，+ 0.05％范围）
分辨率测量距离：<2m：1mm ，2〜5m：2mm，5〜10m：5mm; > 10m：10mm
输出模拟量输出：4〜20mA，600 Ohm 触点输出：250VAC，3A 计算机：RS485（可选） HART（可选） 显示（SAP-100）：6位数字，图形，用户LCD 电气连接2×Pg16或2〜1/2” NPT； 电线截面积：0.5〜2.5mm2 电气防护铝外壳：I级，塑料外壳：II级。

2. 超声波液位差计测量原理

超声波液位计垂直安装在 在超声脉冲之后，一段时间后，超声波液位计的传感器接收从液面反射的信号。 信号由发送器电路选择和处理。 根据超声波液位计发送和接收超声波之间的时间差，计算液位传感器的距离。 得益于先进的微处理器和独特的EchoDiscovery回波处理技术，超声波液位计可以应用于各种复杂的工作条件。 一件式超声波液位计是指探头和外壳超声波液位计的组合。

3. 超声波液位差计安装原则

1）从变送器表面到较低液位的距离应小于可选仪器的范围。 2）从变送器表面到较高液位的距离应大于可选仪器的盲区。 3）传感器的发射表面应与液体表面平行。 4）传感器的安装位置应尽量避免在进口和出口正下方液位剧烈波动的地方。 5）如果水池或水箱壁不光滑，则仪表距离水池或水箱壁的距离应大于0.3m。

6）如果从变送器表面到较大液位的距离小于可选仪器的盲区，则需要安装延长管。 延长管的直径大于120mm，长度为0.35m〜0.50m，垂直安装，内壁光滑，罐上的开口应大于延长管的内径。 或者，您也可以将管子直接放置在直径大于80mm的水箱底部，并在管子底部留一个孔，以方便液体流入。

以上就是超声波液位差计产品详情文章的全部内容
