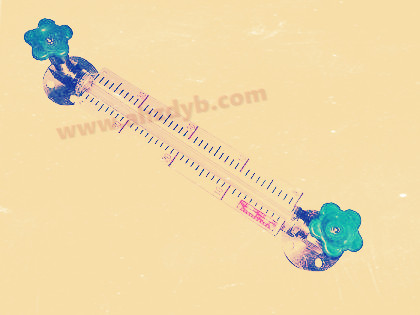

YS-UGB玻璃管式液位计

YS-UGB玻璃管式液位计产品概述品牌级计厂家应用领域石化、制药、食品、造纸、矿物、冶金、钢铁、电力、轻工业、建材、环保、饲料、医药、水泥、塑料等产地的国产加工定制是ys-ugb玻璃管式级计是一种直读式级计，用于工业生产中一般贮液设备液体位置的现场检测 通常用于直接检测。

YS-UGB玻璃管式液位计的细节YS-UGB玻璃管式液位计是一种直读式液位计，适用于工业生产中一般贮液设备的液位现场检测，其结构简单、准确、传统的现场液位测量工具。 通常用于直接检测。

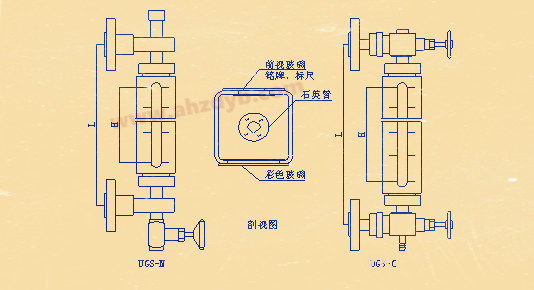

结构原理:

仪表上下阀上安装有PN1.6MPa、DN20的法兰。 用焊接在容器上的法兰构成容器和连通器，可以通过玻璃管直接显示容器内介质液位的高度。

玻璃管液位计的两端有针阀，针阀中有钢球，玻璃管在事故中破裂时，钢球在容器的压力下自动关闭针阀的通道，防止容器内的介质流出，避免危险。

YS-UGB玻璃管式液位计的特点

1 .阅读清晰，直观，可靠。

2 .结构简单，维护方便。

3 .经久耐用。

技术参数:

1 .测量范围(安装中心距离L):300、500、600、800、

1000、1200、1400、1700、2000mm

2 .工作压力: &le； 1.6MPa

3 .材质:碳钢、不锈钢

4 .工作温度: &le； 200℃

5 .连接法兰基准: HG20592-97 PN1.6 DN20凸面

6 .其他法兰标准为JB/T、GB、ANSI等，请用户指示。

7 .伴热蒸汽压力: &le； 0.6MPa

8 .蒸汽套管接头: G1/2 "外螺纹

9 .钢球自封压力: &ge； 0.2Mpa

玻璃管液位计的使用注意事项

为了保证自封作用，容器内的介质压力请控制在0.2MPa以上。

打开上下阀时，为了防止钢球自封时碰到阀杆的前端，阀杆的退出转速必须在4圈以上。

玻璃管液位计订货注意事项:

1 .型号名称

2 .规格(中心间距离l )

3 .材质(普通钢或不锈钢)

4 .安装形式:法兰规格

化工标准旧型号表:

型号标记标准系列

名称标准编号型号表示规格( mm ) 玻璃管液位计HG5- 227-80das IPN1. 6300 5006008001200140017002000玻璃管液位计HG5-227-80 DB I PN1.6玻璃管液位计HG5-227-80 DA II PN1.6玻璃管液位计Hg 5-227-80 DB II PN1.6玻璃管液位计HG5-227-80 WA I PN1.6玻璃管液位计HG5-227-80 WB I PN1.6玻璃管液位计HG5-227-80 WA II PN 1.6玻璃管液位计HG5-227-80 WB II PN1.6液位计针阀HG5-227-80 (上) A I B I PN1.6液位计针阀HG5-227-80 (下) A I B I PN1.6液位计针阀HG5-227-80 (上) ) aiiibipn1.6规格针阀HG5-227-80 (下) aiibiipn 1.6注: D-非保温型、W-保温型、I-碳钢、ⅱ-不锈钢、A-扁平法兰、B-冠法兰

YS-UGB玻璃管式液位计选型表:

YS-UGB普通玻璃管液位计编号接触液材质c碳钢f不锈钢( 304、316L )符号附加装置1普通型2带蒸汽套线安装方式d凸缘连接DN20、25 G螺纹连接G3/4&Prime； 导线压力等级1.021.6符号接触液材质c碳钢f不锈钢( 304、316L )导线测量范围( mm) □□ 300、500、800、1100、1400、1700、2000·； ·；

以上就是YS-UGB玻璃管式液位计产品的全部内容，同类产品还有：HG5玻璃管式液位计、小型管式液位计、耐压数显小型管式液位计、玻璃管式液位计、石英管式液位计、UQK系列防爆浮球液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
