UHC磁翻转液位计

UHC磁翻转液位计产品介绍UHC磁反转液位计是本公司按照原化学工业部行业标准HG/T2742-1995“磁浮式液位计技术条件”，参照HG/T21284-95“磁液位计”生产的产品。 与液面水平同步上升的浮子通过指示器上的磁反转柱的结合反转显示液面水平

UHC磁翻转液位计详细UHC系列磁浮式液位计UHC系列磁浮式液位计型号: UHC磁反转液位计详细UHC磁反转液位计一、概要UHC磁翻转液位计本公司为原化学工业部业标准HG/T2742-1995“磁浮式液位计 与液面水平同步上升的磁流通过指示器上的磁反转柱的结合反转显示液面水平，监视器不直接与容器连通，因此可以制作在防泄漏、高压、腐蚀条件下测量的水平计。 可靠性高，安全，指示明显，测量范围广，安全方便。 克服了玻璃管(板)式液位计在高低温下容易急剧破裂、耐压低的缺点。 本液位计在当场指示的基础上，还可以打开下限警报和电话。 输出4-20mA.DC标准信号，实现远程指示控制检测。 该液位计具有直观明显、安全可靠、检测功能完善、测量范围广、寿命长、易于安装维护等特点。 因此，广泛应用于石油、化工、电力、冶金、环保等部门液位检测与控制。

二、UHC磁翻转液位计结构原理

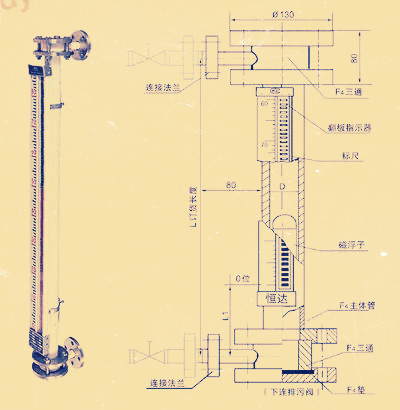

如图1所示，本体为连通管体，通过法兰与用户容器相连，连通管体内有磁性浮标，随液位的升降而升降。 管体的外面固定有由反射柱构成的指示器，反射柱由红白两种颜色构成，在抽液器不上升之前为白色，液位上升时磁浮上升，通过磁耦合使反射柱旋转180度，由红变为红来指示液位，指示红、白边界位置，即容器内的液位高度。 可在UHC磁翻转液位计下安装排出阀，必要时可打开排出阀去除污垢。 上方有排气螺栓，可根据需要松开螺栓排气。 液位计管体侧可根据用户需要安装上下限报警器。 警报器有以下两种。 (1)XG型报警器:报警器中，本体管内的浮子根据水平上升(下降)到报警设定点时，浮子内的磁钢关闭单簧管发出触点信号，浮子根据水平离开报警点时，该点信号自动被解除。 (2)XJ型报警器:报警器内置磁耦合驱动报警开关，浮子超过上下限报警点时，启动报警开关发出信号，实现液位报警和控制。 报警开关有常开触点和常闭触点。 具有液位不恢复的报警信号不消失的记忆功能，在生产中的安全运行中起着非常重要的作用。 在液位计算管体的另一侧，可以根据用户的需要设置电气远程传输器，将电平的高度转换为4-20MA.DC标准电流信号，输出电平信号，将电平信号远程传输至二次计算器，进行指示控制和检测。 三、命名四、型号规格一、磁浮式液位计(基本型) (1)外形和连接形式: (2)主要技术参数a测量介质:液体b测量范围: 400mm~15000mm c测量基本误差: ±； 10mm d工作介质温度:-50℃~110℃； 高温50℃~300℃ e工作介质压力: 0.1MPa~4.0MPa； f工作介质密度: 0.6g/cm3~1.7g/cm3 g工作介质粘度: ≤0.25Pas h接口法兰规格: HG20594-97表1(3)电气远程传感器的主要技术参数a测量范围: 400mm~15000mm b基本误差: 400mm~1000mm为± 10mm； 1000mm~15000mm为±； 1%FS c供电电源: 24V.DC±； 5% d输出信号: (4~20)mA.DC (双线制) e负载电阻: 600Ω f环境温度:-25℃~+60℃g接口螺钉: M20×1.5 h接线: I防爆等级: dⅡBT4防爆证明编号: GYB03163(4)报警器主要技术参数i)XG型报警器a输出信号:接点信号b接点容量: 24V.DC、0.5A； 220V.AC、0.2A c基本误差: ±； 10mm d环境温度:-25℃~+60℃ e接线:图3 f防爆等级: DⅡBT4防爆证明编号: GYB03163ii) XJ型报警器a输出信号:常开、常闭单极双投触点信号b触点容量: 24V .DC、0.5A； 220V.AC、≤1.8A c寿命: 105次d基本误差: ±； 10mm e环境温度:-25℃~+60℃ f接口螺钉: M18×1.5 g接线:图4 h防爆等级: dⅡBT4防爆证明编号: GYB031632套保温型磁浮式液位计该液位计是在基本型的主体管外安装保温套而构成，使用时在套上安装蒸汽等热介质(例如蒸汽等热介质) (1)主要技术参数的夹紧螺纹接头形式1、螺钉G 1/2 2、凸缘HG20593-97 DN15、PN 0.6在表1中表示其馀参数相同的1(2)电话传输器的主要技术参数相同的1(3)报警器的主要技术参数相同的1

3全模式( PVC )磁浮式液位计(耐久型) (1)外形和连接形式:图6(2)主要技术参数a测量范围: 400mm-6000mm B工作介质温度:-40℃~+60℃； c工作介质压力: <； 1.25MPa D接口法兰: HG20593-97:DN15，PN1.0是1(3)电气远程传输器的主要技术参数和1(4)报警器的主要技术参数和14钢塑性复合型磁浮式液位计(强耐腐型) (1)外形和连接形式:图7(2)的主要技术参数a测量范围: 40 c工作介质压力:0.1MPa-0.6MPa D接口法兰: HG20594-97: DN25，PN1.0为表1中其馀参数相同的1(3)电话变送器的主要技术参数相同的1(4)报警器的主要技术参数相同的13顶型磁浮式水平 c工作介质压力:≤1.6Mpa D接口凸缘: Hg 20593-97 :参照dn 100、PN1.6表1，其他参数与1(3)电气远程传输器的主要技术参数相同，为1(4)报警器的主要技术参数相同，为15， 安装使用和维护a .安装时应垂直安装液位计，以防止液位计筒体内发生铁屑、溅射等异物进入。 ( 30°)

b .请在液位计和容器之间设置截止阀，清洗时关闭液体，使液位计周围不允许强磁场，以免影响正常动作。 c .UHC磁翻转液位计安装完成后，可能翻转柱子是花的，或者在使用中由于液面水平的急剧变化等其他原因各个柱子不翻转的情况下，用磁铁钢算出比较正的值，使零(液面水平)以上变白。 d .使用液位计时，请先打开上面的阀门，然后慢慢打开下面的阀门，以防止磁悬浮子急剧上升而翻倒。 e .使用过程中请定期进行清洗，去除筒体内的脏污杂质。 对于f.3.5米以上的液位计，应考虑增加中间加强支撑耳，提高强度和稳定性. g .液位计在使用过程中发现零件损坏时，与本公司直接联系，本公司备有客户订购产品的文件，可以及时解决。 六、UHC磁翻转液位计订货须知1 .选择和订货时，请正确记载产品名称的各技术参数，并记载测量介质名称。 2 .如因用户的特殊需求而与上述产品型号不符，请注明您的特殊技术要求或者人(信)和本公司相关责任部门特别订购。

以上就是UHC磁翻转液位计产品的全部内容，同类产品还有：磁翻转液位计、UHZ-300系列磁翻转液位计、不锈钢衬四氟磁翻转液位计、UHC-C-F型玻璃钢防腐式磁翻转液位计、UHC-C-F-U型UPVC防腐式磁翻转液位计、UHC-C-F-C型内衬套式防腐式磁翻转液位计、UHC-C-G型高温式磁翻转液位计、UHC-C-S型防霜式磁翻转液位计、UHC-D型顶装式磁翻转液位计、UHC-D-Y型顶装远传式磁翻转液位计、磁翻转液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
