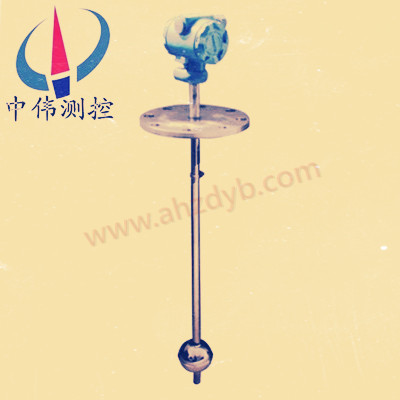

ZW-UQD-91顶装式浮球液位变送器

ZW-UQD-91顶装式浮球液位变送器产品简介品牌中伟测量控制应用领域石化、制药、食品、造纸、矿物、冶金、钢铁、电力、轻工业、建材、环保、饲料、医药、水泥、塑料等产地的国产加工定制是顶加载式浮球液位变送器为液位传感器和智能HART板(电流转换器) 由以下两部分构成，浮球与液位同步变化，控制离合器的开闭，使传感器内的电阻线性变化，通过变换器将电阻的变化变换为4~20mA的标准电流信号，重叠HART数字信号并输出。 远程供给控制室能够实现液位的自动检测控制记录。

顶装载式浮球液位变送器详细信息液位计>； >； ZW-UQD-91顶球液位(计)变送器:

一、ZW-UQD-91顶装式浮球液位变送器仪器介绍:顶装式浮球液位寄存器对于采用304不锈钢、pvc、PTFE等材料作为保护管和安装固定件的腐蚀性强的介质，使用聚四氟乙烯烧结接触介质金属保护管、浮球的表面，防止液位计被腐蚀。 根据用户的要求预设传感器元件，浮球根据液面的上下移动改变传感器元件的预设状态，发出开关信号，实现液面的监控。
二、ZW-UQD-91顶装式浮球液位变送器结构原理:浮球液位变送器主要由磁浮球、传感器、变送器三部分组成。 随着磁浮球随着液面的变化，沿着导管上下移动时，浮球内的磁钢吸附传感器内相应位置的双簧管，使传感器的总电阻值变化，将变化的电阻信号在变送器中变换为4-20mA的电信号并输出，使用数字面板仪表或柱状数字仪表远程检测液面水平 用其他调节器构成液位一定值调节电脑控制系统，也可实现对液位的PID连续远程控制。
三、应用范围:顶装式浮球液位变送器适用于炼油、化工、造纸、食品和制药等行业，也适用于污水处理、各种开放和压力容器内介质液位的测量，是测量地下贮槽和高层罐液位的特别理想的仪器。
四、ZW-UQD-91顶装式浮球液位变送器独特优势: 1、一体化液位计设计、设置方便2、三线式布线，声波发射强3 .低死角、高灵敏度4 .智能信号处理技术适应各种情况5、液位计独特的自动功率控制、自动增益控制6 .过电压过流保护、雷电保护7 .光电隔离4~20mA的电流输出8 .故障保护、电流输出22mA； 9 .液位计允许大电流通过的双继电器或用于泵控制或警报的10、带LCD或LED的大显示窗，容易调整和观察11 .先进的自箝位式配线端子，能够保证配线不松动12 .音速不能调整， 测量更准确13 .全塑料外壳( IP68 )、耐酸碱、适应严酷环境的14 .级计柔性支架或法兰安装15，可选DC24V或AC220V供电格式。
五、性能指标: 1、变送器全长: &le； 6000mm (选购件)量测范围: L &le； 5500mm； 安装高度: H &le 5700mm； H &ndash； L &le； 200mm； 2、振荡器精度±； 1.5 % (测量高度H >1000mm)±； 1.5 % (测量高度500mm &le； H &le； 1000mm； 3、输出信号:4~20mA双线式4、输出负载: 90~1K&Omega； 0~500&Omega； 5、端子箱壳体保护: I P65； 6、测定介质温度:- 20 ~ 130℃； 7 .测量介质压力: &le； 0.6 Mpa； 8 .测定介质条件:粘度&le； 0.07PaS。 密度&ge； 0.8g /cm3； 9、浮球:标准出货150 (指南是25 )特殊服务是什么？ 56 (导游呢？ 12) 2卡卡卡卡卡卡卡卡卡卡卡、卡卡卡、卡卡、卡、卡、艾滋病10、动作电压: D.C 24V、5A。

六、液位计的a :顶置安装b :侧方安装c :侧方底部安装d :支架安装(订购时请注明安装形式和颈长l的值。 )对于开放或非金属容器，可采用支架安装方式。 开放型或非金属容器时，可采用支架安装方式。

七、ZW-UQD-91顶装式浮球液位变送器安装注意事项:一、仪表应设置在其浮球上下运动时不会造成妨碍的位置。 2 .被测介质不得含有强磁性杂质。 3、为了防止运输时浮球在密封管上高速滑落、碰撞，测量带脱落，仪表在出厂前用带子将浮球固定在密封管的底部，磁钢在密封管的顶部。 用户在佩戴使用前要拆下带子，使浮子上升到密封管的顶部，轻轻降低浮子，针对相应的旋转。 4、测量仪表的拉面指示为指针式，满度测量时的指示数字为咖喱指针方向的排列，空间测量时的指示数字为逆时针方向的排列。 5、仪表出厂时必须带有安装法兰，用户必须带有配管法兰。 6 .仪表的安装位置通常选择量程的一半。 八、操作说明:

1 .按键操作:

零调整键[Z]、调整键[S]、功能键[M]

操作内容

操作方法

备注

按键打开

同时按下[Z]键和[S]键5秒以上，则变为on (液晶屏显示: OPEN )。

清零PV值

(调零)

将浮标保持为零，按下按钮后，同时按下[Z]、[S]按钮2秒以上，可将当前的PV值设定为0 ( LCD画面显示: PV=0)

当前PV值与0值的偏差超过50%FS时，PV值被清零而无效( LCD画面显示: PVER )

4mA点活动迁移

键调零:将浮子调零，按[Z]键2秒钟，变送器输出4mA的电流，调零操作完成。 ( LCD画面显示: LSET )

20mA点活动迁移

钥匙全:将浮子置于全位置，按下[S]键2秒钟，发射器输出20mA的电流，全操作完成。 ( LCD画面显示: HSET )

发射器数据恢复

首先，按z键，接通电源，持续按z键5秒以上，如果在LCD画面上显示OK，则将发送器数据恢复到出厂状态，如果在LCD上显示FAIL，则表示发送器数据未备份，可以将发送器数据恢复到出厂状态

如果在两分钟之内没有按下键，发射器键将自动锁定并且必须重新打开才能操作。 以上的操作可以通过调零键【z】、全调整键【s】来实现，双键变送器板的键操作说明相同。 无集管即使显示外部电流计也可调整。 2 .测量参数设定:设定测量参数时，如果持续按下功能键【m】，则按ZERO、SPRN、DPMP、DISP、FIX Czui的顺序显示，按下功能键进行确认，结束设定状态返回显示状态。

显示内容

设定内容

操作方法

0.888

ZEPO CM

设定4mA光点范围

按z键选择要修改的数字或小数点

按s键调整数值或小数点位置

100.00

SPRN CM

设定20mA点位范围

同上

同上

2.000

DPMP S

设定阻尼时间

同上

同上

12.008

DISP mA

设定显示模式

按[S]键选择显示模式(显示液位、电流、百分比)

3.6

fix广告

固定电流输出

输出画面上显示的电流值( 3.6、4、8、12、16、20、22.8mA )

说明:参数设定时，如果2分钟以内没有按下键，则直接返回测量模式(不保存设定数据)。

九、ZW-UQD-91顶装式浮球液位变送器选型谱:

型号

代码

说明

ZW-UQD-91战斗机

-□

-□

-□

□

□

□

浮球液位寄存器(中伟)

量程( mm )

档位500mm

介质密度

kg/m3

密度>0.7

安装方法

-0

托架安装

-1

DN80 PN0.6

-2

DN100 PN0.6

-T

特别说明

材质

1

304

2

316

3

PP (常压)

输出信号

1

电流4~20mA输出24VDC供电

t.t

特殊要求

显示方法

n

无现场显示功能

LED

带现场显示功能

ZW-UQD-91顶装式浮球液位变送器选型例说明:顶浮液位寄存器ZW-UQD-91-2000111LED (颈长: 100mm )为顶置式，范围为2000mm，颈长100mm的磁浮液位，DN80法兰安装304不锈钢材质4-20mAz带az信号输出的24V电源现场显示 十、设计选择与订单体会: 1、型号规格2 .测量范围3 .被测介质的密度4 .工作温度5 .工作压力6 .可根据客户使用情况任意定制客户需要的长度。

以上就是ZW-UQD-91顶装式浮球液位变送器产品的全部内容，同类产品还有：顶装磁浮球液位计、UDZ-3D插入型磁浮球液位计、防爆浮球液位计、磁浮球液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
