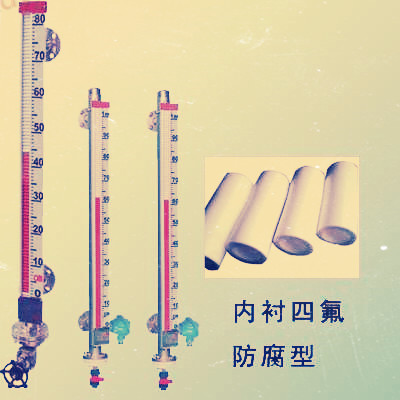

HR-UDZ-1J防腐型磁浮子液位计

本液位计产品概要品牌液位计厂家产地国产加工定制，HR-UDZ-1J防腐型磁浮液位计适用于各种腐蚀性液体介质的液位测量，表面采用不锈钢，加衬四氟化管。

HR-UDZ-1J防腐型磁浮子液位计的详细情况HR-UDZ-1J防腐型磁浮液位计的概要:

HR-UDZ-1J防腐型磁浮子液位计适用于各种腐蚀性液体介质的水平测量，表面采用不锈钢，衬有四氟化管。

根据浮力原理和磁耦合作用原理工作。 被测量容器内的液位上升时，液位计主导管内的浮子也上升，浮子内的*磁性钢通过磁耦合传递到现场显示器，使红白反转柱旋转180°，液位上升时，反转柱从白色变为红色，液位下降时，反转柱从红色变为白色，指示器的红色、白边界位置变为容器内的介质液位

防腐型磁浮子液位计适用于容器内液体的液位、边界位置的测量，不仅具备现场的指示，还具备远程发送器、警报(控制)开关，指示功能丰富。 指示新颖，阅读直观，引人注目。 看指示器的方向，可以根据用户的需要改变角度。 测量范围广，不受容器高度限制，指示机构与被测介质完全隔离，密封性好，可靠性高，可安全使用。 结构简单，安装方便，维护费用低。

一、HR-UDZ-1J防腐型磁浮子液位计技术参数:

测量范围: 150~8000mm

工作压力: 2.5MPa； 4.0MPa； 6.3MPa

工作温度:-20~100℃； -20~200℃； 0~400℃

精度: ±； 10毫米

介质密度:0.5~2.0g/cm3

介质密度差: &ge； 150kg/m3(测量界位)

环境振动:频率&le； 25Hz振幅&le； 0.5mm

跟踪速度: &le； 0.08米/秒

介质粘度: &le； 0.4Pa.s是粘度大介质或测定温度低时容易结晶化的介质

可选择加热套型的液位计

工艺连接:侧面安装法兰: DN20PN2.5； DN25PN4.0； DN25PN6.3

法兰标准: HG20592~20635-97其他法兰标准请客户指示。

材质:旁通管:1Cr18Ni9Ti； 304； 316L

浮子:钛

HR-UDZ型防腐型磁浮子液位计选型表:

型号

代码

说明

HR-UDZ-

磁反转板液位计

液位计种类

1

翻转板指示(就地显示型)

3

远传带反转板

液位计形式

0

基型

w

保温型

d.d

插件类型

日本职业足球联赛

耐腐型

s

防霜类型

z轴

保温耐腐型

y

插入耐腐型

警报控制

0

无警报

1

有上限

2

带下限

3

下限

浮子材质

p

不锈钢

l

防锈铝

t.t

钛

s

PVC塑料

f.f

全塑封装

主体材质

p

不锈钢

l

防锈铝

t.t

钛

s

PVC塑料

f.f

氟气管

PF

内衬四氟化氢

PP

内衬丙烯酸

PE

内衬层

连接法兰

见表1

介质温度

见表2

实际使用压力

见表3

介质比重

必须注明

订货长度

必须注明

/B

防爆型

表1 :

标称压力

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代号

不锈钢

a.a

乙组联赛

c.c

d.d

e

f.f

g

h

I

日本职业足球联赛

碳钢

a.a

乙组联赛

c.c

d.d

e

f.f

g

h

I

日本职业足球联赛

法兰标准

HG20593-97 DN20(RF )

HG20595-97(RF)DN20

H12-0-2

H12-0-3

表2

介质温度

-40~0℃

&le； 80℃

&le； 100℃

&le； 150℃

&le； 300℃

&le； 350℃

&le； 480℃

代号

a.a

乙组联赛

c.c

d.d

e

f.f

g

表3 :

使用压力

(实际)

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代号

a.a

乙组联赛

c.c

d.d

e

f.f

g

h

I

以上就是HR-UDZ-1J防腐型磁浮子液位计产品的全部内容，同类产品还有：内装式磁浮子液位计、UQZ-55顶装式磁浮子液位计、翻柱式磁浮子液位计、UFZ型氨用磁浮子液位计、高压磁浮子液位计、UHZ-511F防霜型磁浮子液位计、UFZ型磁浮子液位计、HR-UDZ-1磁浮子液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
