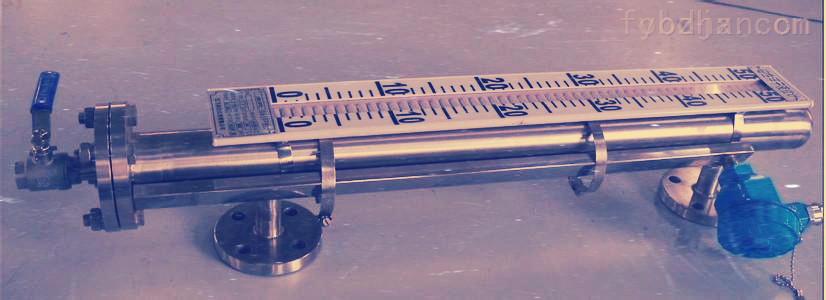

UHZ-518C磁翻柱液位计

本磁翻柱液位计产品概要UHZ-518C磁翻柱液位计在高压型侧装式磁性液位计连接凸缘上采用HG20595-带颈对接焊接凸缘DN25、PN6.0或PNl0Mpa，是密封面形式的突面或凸面，如有特殊要求，订货时可以标明。 液位计是根据浮力原理和磁耦合作用开发的。 当被测量容器的液面水平上升时，液位计主导管的浮子也上升，浮子内的*磁铁钢通过磁耦合传到现场显示器，使红白反射柱翻转180度。 液面水平上升时，翻转柱由白色变为红色

UHZ-518C磁翻柱液位计详细信息

UHZ-518C系列侧装式磁翻柱液位计的zui显着特征是液体介质与指示器完全隔离，在任何情况下都非常安全、可靠、耐久，而且通过在各种液位计上组合液位报警、控制开关，能够实现液位或边界位置上下限的过度报警， 可实现控制和链接的静压式液位变送器和弹簧-电阻式液位变送器相结合，可将液位、边界信号转换为双线式4-20mADC标准信号，实现远程指示、检测、记录和控制。 该系列侧装式磁反转柱液位计广泛应用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量和控制

UHZ-518C磁翻柱液位计

技术参数●测量范围: 300~15000mm●精度: ±； 10mm，±； 16mm●反柱直径: 10mm、16mm●工作压力: &le； 2.5Mpa(2.5MPa以上可另外加入汁液)防腐蚀型&le； 0.6Mpa●介质密度: &ge； 0.45g/cm3●介质密度差: &ge； 0.15g/cm3 (测量极限)●介质温度:-20℃ +250℃(特殊要求450℃)●介质粘度: &le； 0.4Pa·； s对于粘度高的介质和温度低时容易结果的介质，可以根据用户的要求选择加热类型的夹克式液面汤。 ●环境振动:频率&le； 25Hz，振幅&le； 0.5mm●跟踪速度: &le； 0.08m/s●本公司工厂出厂连接法兰尺寸: DN25、PNl.0 (米制管)●连接法兰:采用化学工业部1998年zui新发布的HG20592~20635-97法兰基准，采用其他法兰基准( GB、ANSI、DIN等)时，订货时请指示 高压型侧安装式磁液位计连接法兰采用HG20595-带颈对接焊接法兰DN25、PN6.0或PNl0Mpa，密封面形式的突面或凸面，有特殊要求时请予以指示。 ●如有特殊要求，订货时可根据浮力原理和磁耦合作用开发商UHZ-518C磁反转柱液位计的结构原理液位计。 当被测量容器内的液位上升时，液位计主导管内的浮子也上升，浮子内的*磁性钢通过磁耦合传到现场显示器，使红白反射柱反转180度。 液位上升时，翻转柱由白变为红，液位下降时，翻转柱由红变为白，指针的红、白边界位置变为容器内介质液位的实际高度，实现液位的指示。 规格型号系列型号UHZ-518结构特征接液材质测量范围( mm )适用介质条件法兰连接( mm )重量( kg )温度(℃)压力( Mpa )密度g/cm3粘度( Pa.s)DNPN基本重量延长基本重量C10标准型1 c 18 ni9ti0c 18 ni9( 304 ) 300-8000-20 + 1500-2.450 0.04251.01.665C11高压型300-8000-20 + 1502.45-9.60.5-2 & le； 0.04252.54.066C12高温型高压型300-8000-20 + 3502.45-9.60.5-2 & le； 0.04256.31.066C13低温型(防霜型) 300-3500>； -400-2.450.5-2&le； 0.04251.62.567.5C14液氨、液化石油气专用型300-15000-20 + 1500-2.450.45-0.7 & le； 0.05252.56.56C15耐用型00 Cr 17 n I 14 mo2( 316 l ) 300-8000-20 + 1500-2.450.5-2 & le； 0.04251.665C16防腐蚀型( PP外层玻璃钢) PP300-500020+1000-0.60.5-2&le； 0.04321.633C17防腐蚀型( PVC外层玻璃钢) u-PVC 300-500020 + 600-0.50.5-2 & le； 0.04321.633C18防腐蚀型ABS 300-5000-20 + 1200-0.60.5-2 & le； 0.04321.033C19防腐蚀型(不锈钢衬里PP ) PP 300-15000-20 + 1000-1.00.5-2 & le； 0.04251.645C20防腐型PE300-500020+400-0.60.5-2&le； 0.04251.667C21蒸汽套加热型1 c r 18 ni9ti 300-15000-20 + 1500-2.450.5-2 & le； 0.05321.668C22高粘度介质型0 c r 18 ni9( 304 ) 300-15000-20 + 1500-2.450.5-2 & le； 0.05321.665C23食品专用型1 c r 18 ni9ti 300-15000-20 + 1500-1.60.5-2 & le； 0.05055301.675uhz-518c□□□套件和附件内容o盲法兰、防污阀l液位计底部有防污阀o液位报警开关AK-3型、存储功能，故障无法消除、信号无法消除、l液位报警开关AK-4型 具有未消除故障、未消除信号、完全配置b电平低位警报开关的存储功能AK-3型和AK-4型g高位警报开关，区域型警报AK-1型有1台DF-1型变换转换放大器1台PF113A插座1台JTX-012-22F功率继电器(单点: 1台、2点ii

d低位警报开关、区域型警报AK-1型q高位、低位警报开关全配置、区域型警报AK-1型ii台s高位和低位一体型警报开关、区域型警报AK-2型o无液位控制开关h上限控制开关、单点干簧CK-1型l下限控制开关、单点干簧CK-1型b上限、下限控制开关全配置， 单点干簧CK-1型带ii w上限、下限控制开关一体型双点干簧CK-2型t上限控制开关、霍尔型传感器CK-3型l下限控制开关、霍尔型传感器CK-4型e上限、下限控制开关全部配置、霍尔型传感器CK-3型带ii c上限、下限控制开关一体化， 霍尔型传感器CK-4型o无远程传感器装置r配置了LB型波束传感器，输出双线式4-20mADCS静压式远程传感器( URS-100 )输出双线制4-20mADCO普通防水型b本质安全型ibⅡCT4安全栏和IS4041-Ex隔离栏Bd耐压型dⅡCT4O为仪表a的数字， 柱状图显示调整报警器XGTH-510 (纵型) b的数字、柱状图显示调整报警器XGTA-810 (横型) c的数字显示调整报警器XMTA-810 (横型) e双电平显示器XGH-202 (纵型) d智能电平/容量(重量)显示调节器XMT-620 (横型) -□□测量范围( mm ) -□□介质密度( g/cm3)-D开口常压容器□动作压力( MPa)UHZ-518C系列侧安装式磁性反转柱液位计是本公司引进吸收、消化提高海外同类产品，按原化学工业部公布的磁性液位计基准HG/T21584-95开发生产的产品。 磁翻柱液位计可用于各种塔、罐、球形容器、锅炉等设备的介质液位检测。 该系列的磁液位计可高密封，可防止泄漏，适应高压高温腐蚀条件下的液位测量，具有可靠的安全性，玻璃板(管)液位计的指示不明确，弥补容易破裂的不足，不受高低温度的急剧影响，不需要多组液位计的组合。 全过程测量无死角，醒目，读数直观，测量范围广。 特别是现场的指示部分不与液体介质直接接触，因此对于高温、高压、高粘度、有毒有害、强腐蚀性介质显示优越性。 因此，与以往的玻璃管相比，磁翻柱液位计具有更高的可靠性、安全性、先进性、实用性。

本公司是中国较大的温度计和电线电缆生产基地，产品仪表类有热阻、热电偶、双金属温度计、水平计、压力计、压力变送器、流量计、整体温度变送器等产品。 电缆类包括电力电缆、逆变电缆、扁平电缆、硅橡胶电缆、橡胶电缆、原子能电缆、风力电缆、高温电缆、放射线交联电缆、控制电缆、耐火电缆计算机电缆、光纤电缆、数据电缆、热电偶补偿电缆等

以上就是UHZ-518C磁翻柱液位计产品的全部内容，同类产品还有：FY-UHZ系列磁性翻柱液位计、BXS16-UFC磁翻转液位计、磁翻柱液位计、顶装磁翻柱液位计JH-UHZ、侧装式翻柱液位计、电伴热磁翻柱液位计、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
