玻璃管液位计

UGDS系列双色石英玻璃管液位计

UGDS系列双色石英玻璃管液位计

产品分类:玻璃管液位计,由UGDS系列双色石英玻璃管液位计厂家为您整理液位计相关资料,欢迎来电索取报价格、选型号及其他液位计需求。

相关产品: UHZ-24型玻璃管液位计_UGD型玻璃管液位计_UG系列玻璃管液位计_HG-05钢衬四氟玻璃管液位计_玻璃管液位计_石英玻璃管液位计_全部液位计型号等,点击即可查看详情,我们是优质的液位计厂家。

产品字数:本玻璃管液位计产品共1063字,站内编号:108

咨询热线:15222906608(微信同号)

详细说明:

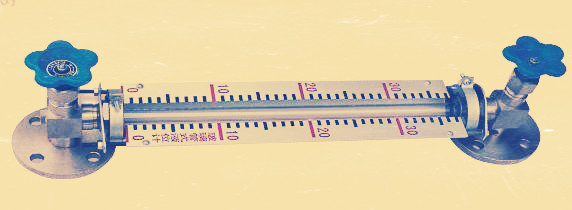

UGDS系列双色石英玻璃管液位计图

本液位计产品概要UGDS系列的双色石英玻璃管液位计是高温高压的直读式仪表。 这是根据连通器的原理,能够将容器内的介质导入石英玻璃管,通过石英玻璃管读取液面水平的高度。 同时,利用光的折射反射原理使玻璃管内的液体呈红色,气体呈绿色,界面清晰。

UGDS系列双色石英玻璃管液位计详细产品说明:一、概要UGDS系列双色石英玻璃管液位计是高温高压的直读式仪表。 这是根据连通器的原理,能够将容器内的介质导入石英玻璃管,通过石英玻璃管读取液面水平的高度。 同时,利用光的折射反射原理使玻璃管内的液体呈红色,气体呈绿色,界面清晰。 仪表两端的阀内置钢球,在玻璃管意外损坏时起到自动密封的作用。 适用于各种容器内的水、油类、液氨、氨、丙烷、丙烯、芳香族烃、液化蒸汽及酸碱等液体介质液位的直接指示仪表。 二、特点1、石英玻璃管耐高温高压,耐腐蚀性能强,具有良好的机械性能。 2、彩色显示,液红气绿,清晰明显,夜视效果好。 3 .液位观察面为360°; 可在范围内自由定位,以满足从各种角度观察液位的需求。 4 .远程报警器具有防爆性能。 三、主要技术参数1、规格(安装中心间距离) L=300~2000mm2、可视长度和宽度: L1×; h = ( 160到1860 ) & times; 203、工作压力≤ 6.4Mpa4,介质温度:-50~+520℃5,伴热蒸汽压力≤ 0.6Mpa6,带热蒸汽接头: M20×; 1 (外) 7、钢球自封压力: ≥ 0.3Mpa8、连接法兰: JB/T81-94、JB/T82.2-949、法兰压力: PN2.5 PN4.0 PN6.410、法兰口径: DN20 (侧安装) DN150 (顶安装) 4、构造原理UGDS型石英玻璃管液位计为石英管盖、连接法兰 液位计采用光学透射反射原理,可在自然光下清晰观察液位高度。 外形构造如图所示,1、密封螺母2、垫片3、定位套筒4、按压环5、按压螺母6、密封环7、主体接管垫片8,主体组焊接9、上阀10、玻璃管11、刻度盘12、挡板13、螺钉14、下阀15、凸缘 2、设置液位计后,介质温度较高时,不要立即打开阀门,预热20-30分钟,玻璃管达到一定温度后,请慢慢打开阀门。 阀门的打开方法:首先慢慢打开阀门,然后慢慢打开阀门,将被测量介质慢慢放入玻璃管内。 3、液位计在使用中,定期清洗玻璃管内外壁的污垢,保持液位显示清晰。 清洗步骤:首先关闭与容器连接的上下阀门,打开排出阀门,清洁玻璃管内的残液,使用适当的清洗剂或用长刷子擦拭,去除管道内壁的污垢。 4、石英管的断裂及水垢严重需要更换时,具体步骤如下。 取下身体,松开两端螺母和螺母,用棒子从一端向另一端敲击石英玻璃管,取出石墨环,放入新的石英管,将石墨环嵌入石英管,等间隔地嵌入钟表中,拧紧两端螺母和螺母,确认没有泄漏后,开始运转。 UGDS系列双色石英玻璃管液位计

以上就是UGDS系列双色石英玻璃管液位计产品的全部内容,同类产品还有:UHZ-24型玻璃管液位计、UGD型玻璃管液位计、UG系列玻璃管液位计、HG-05钢衬四氟玻璃管液位计、玻璃管液位计、石英玻璃管液位计、其他型号液位计等,液位计厂家欢迎您来电洽谈合作。
